GIGABYTE Матична Плоча Am5 B650 Eagle Ax, 4Xddr5 7600Mhz (O.C), Dp, Hdmi, Pci-Ex16 4.0

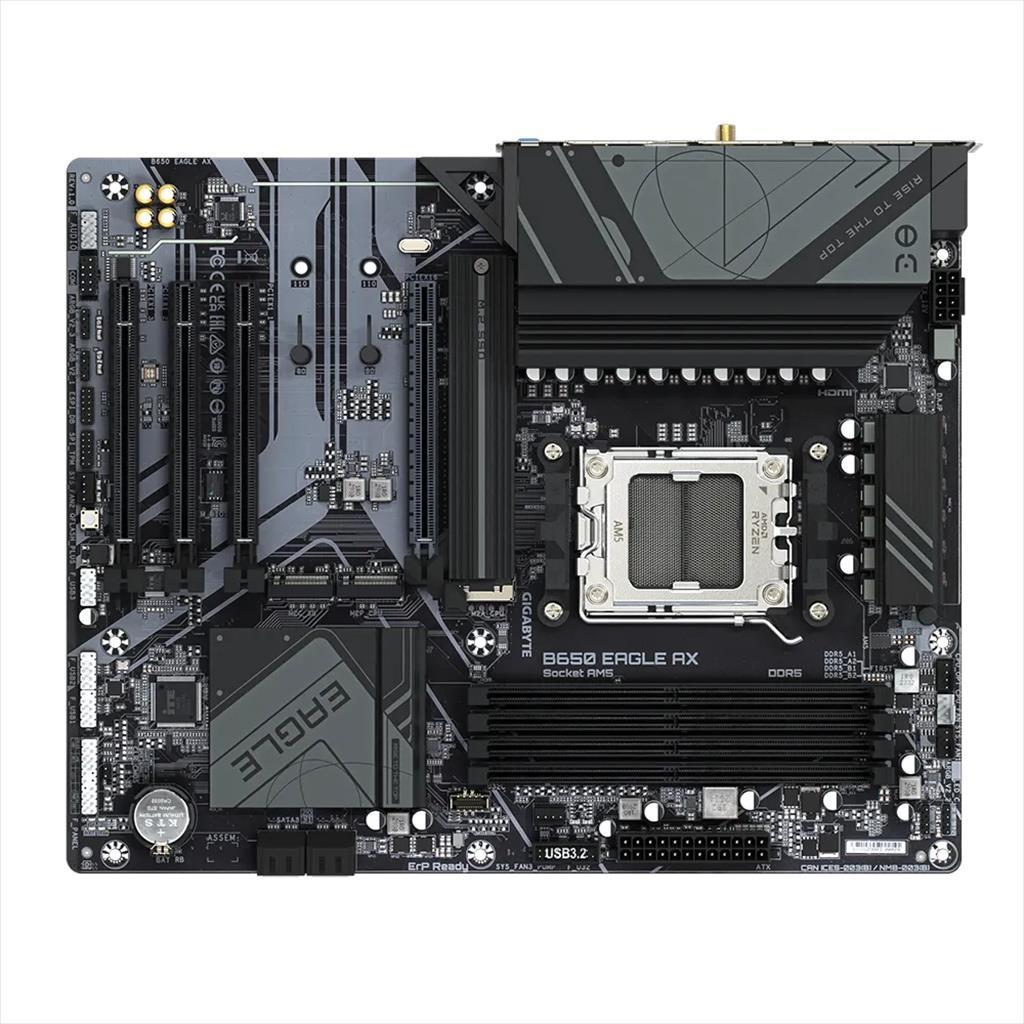

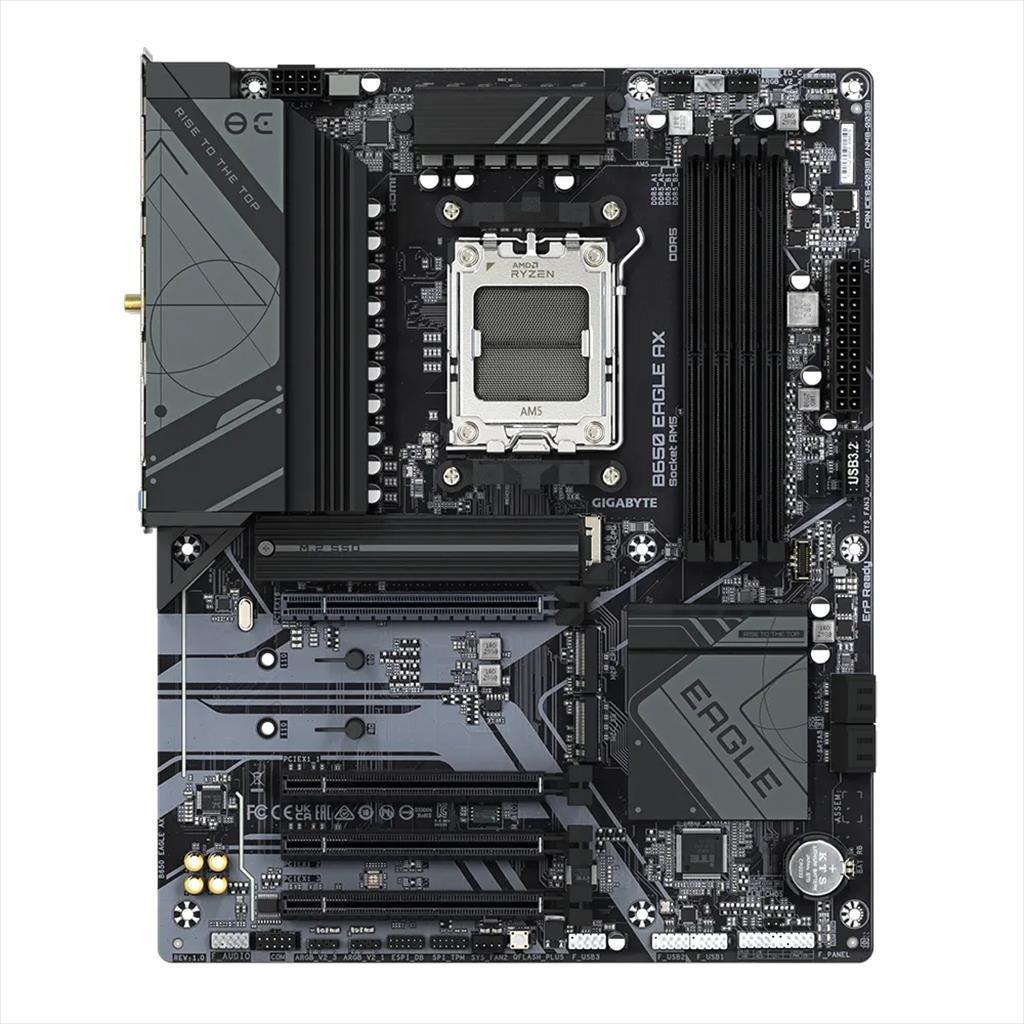

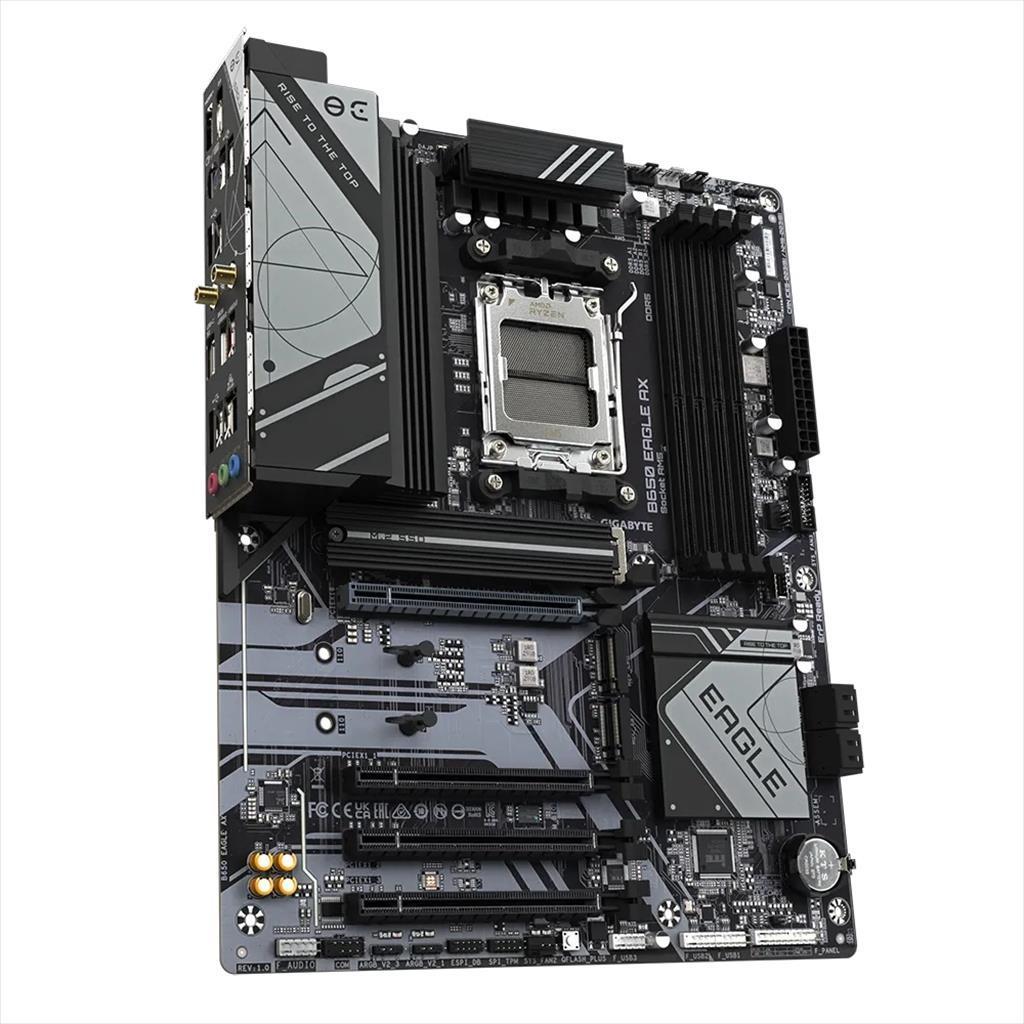

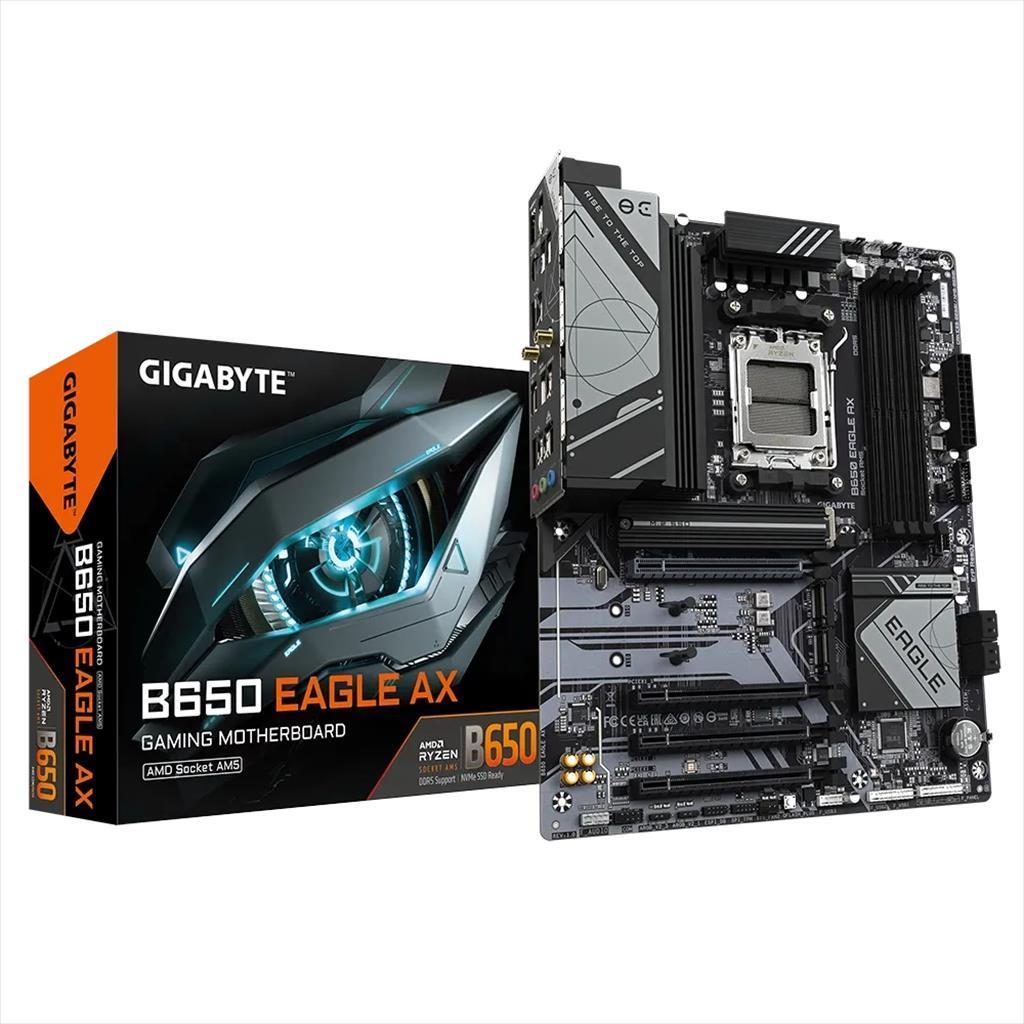

Име на модел: GIGABYTE B650 EAGLE AX
Спецификација

Процесорот

AMD Socket AM5, поддршка за:
Процесори од серијата AMD Ryzen™ 7000 / Процесори од серијата AMD Ryzen™ 8000


Чипсет

AMD B650


Меморија

Поддршка за DDR5 7600(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5600(OC)/ 5200/ 4800/ 4400 MT/s мемориски модули
4 x DDR5 DIMM приклучоци кои поддржуваат до 192 GB (единечен капацитет DIMM 48 GB) системска меморија
Архитектура на двоканална меморија
Поддршка за не-ECC мемориски модули DIMM 1Rx8/2Rx8/1Rx16 Un-buffered
Поддршка за AMD Extended Profiles for Overclocking (AMD EXPO™) и Extreme Memory Profile (XMP) мемориски модули


Внатрешна графика

Интегриран графички процесор со поддршка за AMD Radeon™ графика:
- 1 x DisplayPort, поддржува максимална резолуција од 3840x2160@144 Hz
- 1 x HDMI порта, поддржува максимална резолуција од 4096x2160@60 Hz


Аудио

Realtek® аудио КОДЕК
Аудио со висока дефиниција
2/4/5.1/7.1-канал


LAN

Realtek® GbE LAN чип (1 Gbps/100 Mbps/10 Mbps)


Модул за безжична комуникација

Realtek® Wi-Fi 6E RTL8852CE
- WIFI a, b, g, n, ac, ax, поддржува фреквенциски опсези на носачи од 2,4/5/6 GHz
- BLUETOOTH 5.3
- Поддршка за безжичен стандард 11ax 160MHz


Слотови за проширување

1 x PCI Express x16 слот (PCIEX16), интегриран во процесорот:

- Процесорите од серијата AMD Ryzen™ 7000 поддржуваат режим PCIe 4.0 x16
- Процесорите AMD Ryzen™ 8000 Series-Phoenix 1 поддржуваат режим PCIe 4.0 x8
- Процесорите AMD Ryzen™ 8000 Series-Phoenix 2 поддржуваат режим PCIe 4.0 x4
* Слот PCIEX16 може да поддржува само графичка картичка или NVMe SSD. Ако треба да се инсталира само една графичка картичка, задолжително инсталирајте ја во слотот PCIEX16.

2 x PCI Express x16 слота (PCIEX1_1/PCIEX1_2), интегрирани во процесорот, поддржуваат PCIe 3.0 и работат на x1

* Слотови PCIEX1_1 и PCIEX1_2 стануваат недостапни кога се користи процесор AMD Ryzen™ 8000 Series-Phoenix 2.

1 слот за PCI Express x16 (PCIEX1_3), интегриран во чипсетот, поддржува PCIe 3.0 и работи на x1


Интерфејс за складирање

1 x M.2 конектор (M2A_CPU), интегриран во процесорот, поддржува Socket 3, M клуч, тип 25110/22110/2580/2280 SSD:

- AMD Ryzen™ 7000 серијата процесори поддржуваат PCIe 5.0 x4/x2 SSD
- Процесорите AMD Ryzen™ 8000 Series-Phoenix 1 поддржуваат PCIe 4.0 x4/x2 SSD-дискови
- Процесорите AMD Ryzen™ 8000 Series-Phoenix 2 поддржуваат PCIe 4.0 x4/x2 SSD-дискови

1 x M.2 конектор (M2P_CPU), интегриран во процесорот, поддржува Socket 3, M клуч, тип 22110/2280 SSD:

- Процесорите од серијата AMD Ryzen™ 7000 поддржуваат PCIe 4.0 x2 SSD
- Процесорите AMD Ryzen™ 8000 Series-Phoenix 1 поддржуваат PCIe 4.0 x2 SSD-дискови
- Процесорите AMD Ryzen™ 8000 Series-Phoenix 2 поддржуваат PCIe 4.0 x2 SSD-дискови

1 x M.2 конектор (M2C_SB), интегриран во чипсетот, поддржува Socket 3, M клуч, тип 22110/2280 PCIe 4.0 x4/x2 SSD:

4 x SATA 6Gb/s конектори
Поддршка за RAID 0, RAID 1 и RAID 10 за уреди за складирање NVMe SSD
Поддршка за RAID 0, RAID 1 и RAID 10 за SATA уреди за складирање



USB

Процесор:

- 2 x USB 3.2 Gen 2 Type-A порти (црвено) на задниот панел
- 1 x USB Type-C® приклучок на задниот панел, со поддршка за USB 3.2 Gen 1

CPU+USB 2.0 Hub:

- 4 x USB 2.0/1.1 порти на задниот панел

Чипсет:

- 2 x USB 3.2 Gen 1 порти достапни преку внатрешното USB заглавие
- 1 x USB Type-C® порта со поддршка за USB 3.2 Gen 1, достапна преку внатрешното USB заглавие
- 4 x USB 2.0/1.1 порти (2 порти на задниот панел, 2 порти достапни преку внатрешниот USB заглавие)

Чипсет+USB 2.0 Hub:

- 4 x USB 2.0/1.1 порти достапни преку внатрешните USB заглавија


Внатрешни В/И конектори

1 x 24-пински ATX главен конектор за напојување
1 x 8-пински ATX 12V конектор за напојување
1 x заглавие на вентилаторот на процесорот
1 x заглавие на вентилатор на процесорот/пумпа за ладење вода
2 x заглавија на вентилаторот на системот
1 x заглавие на системски вентилатор/пумпа за ладење на вода
3 x адресибилни RGB Gen2 LED ленти заглавија
1 x RGB LED лента заглавие
3 x M.2 Socket 3 конектори
4 x SATA 6Gb/s конектори
1 x заглавие на предниот панел
1 x аудио заглавие на предниот панел
1 x USB Type-C® заглавие, со поддршка за USB 3.2 Gen 1
1 x USB 3.2 Gen 1 заглавие
3 x USB 2.0/1.1 заглавија
1 x Заглавие на модулот на доверлива платформа (само за GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 модул)
1 x копче Q-Flash Plus
1 x заглавие на сериска порта
1 x чист CMOS скокач

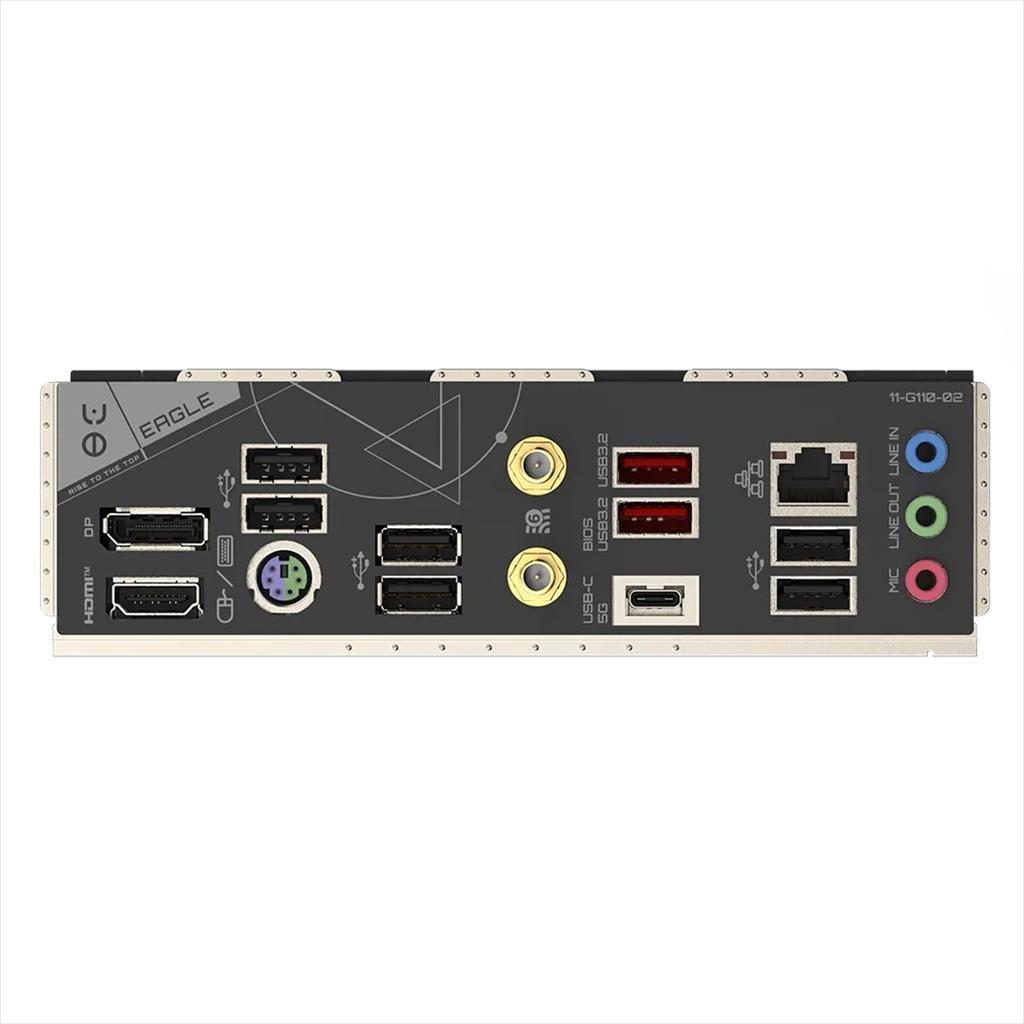

Конектори на задниот панел

1 x DisplayPort
1 x HDMI порта
1 x PS/2 приклучок за тастатура/глувче
2 x SMA конектори за антена (2T2R)
1 x USB Type-C® порта, со поддршка за USB 3.2 Gen 1
2 x USB 3.2 Gen 2 Type-A порти (црвено)
6 x USB 2.0/1.1 порти
1 x RJ-45 порта
3 x аудио приклучоци


В/И контролер

iTE® I/O контролер Чип


Мониторинг на H/W

Откривање на напон
Откривање на температурата
Откривање брзина на вентилаторот
Откривање на брзината на проток на ладење на вода
Предупредување за дефект на вентилаторот
Контрола на брзината на вентилаторот


BIOS-от

Блиц од 1 x 256 Mbit
Користење на лиценциран AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0


Уникатни карактеристики

Поддршка за GIGABYTE Control Center (GCC)
Поддршка за Q-Flash
Поддршка за Q-Flash Plus


Операционен систем

Поддршка за Windows 11 64-битен
Поддршка за Windows 10 64-битен


Форма фактор

ATX Форма фактор; 30,5cm x 24,4cm
